Fördersysteme

Beschreibung & Einsatzgebiete

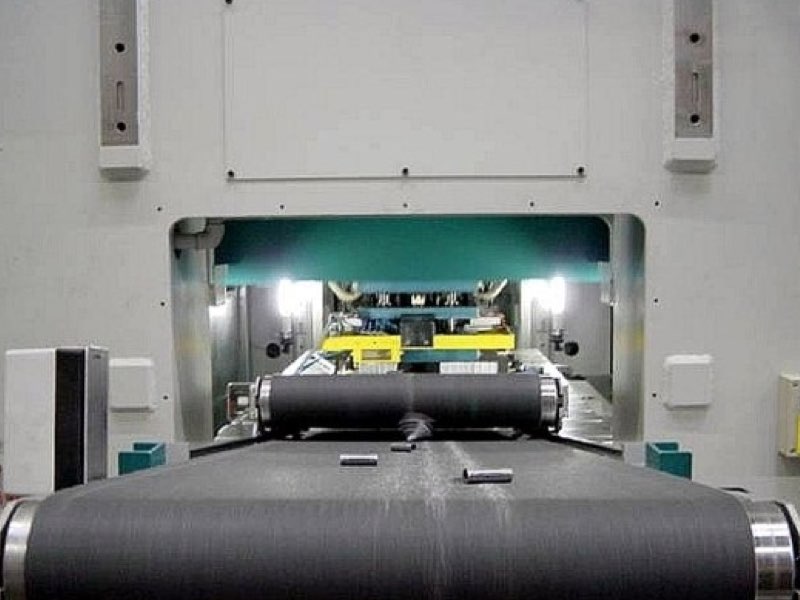

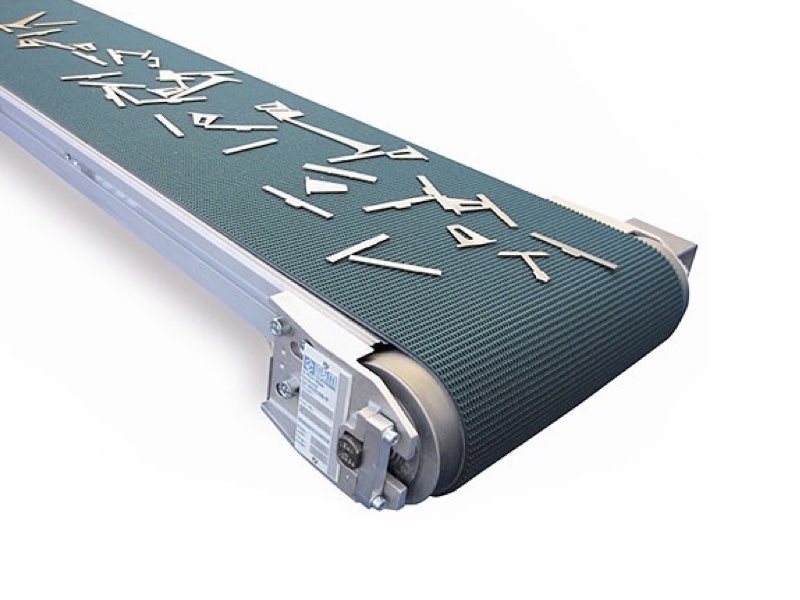

NSM Förderbänder werden für den Transport unterschiedlichster Produkte eingesetzt; häufig für Fe- oder Buntmetall-Stanz- und Pressteile sowie Blechabfälle.

Als Transportband werden Gurte in glatter oder strukturierter Oberfläche angeboten, aber auch Sondergurte wie z.B. Flachdrahtgliedergurte (VA) sowie besonders schnittfeste Ausführungen für scharfkantige oder gratbehaftete Werkstücke.

Sämtliche Baugrößen sind unmagnetisch aber auch in permanentmagnetischer Ausführung lieferbar. Je nach Anwendungsfall wird Ihr Produkt aufliegend, hängend, vertikal, horizontal, schräg ansteigend oder abfallend transportiert.

Unterschiedlichste Antriebskonfigurationen stehen im Standard zur Auswahl, so z.B. der Antrieb über Trommelmotor, Aufsteckgetriebemotor oder Wellengelenk. Auch untergehangene Antriebseinheiten oder Antriebe über Kettenvorgelege sind möglich. Als Ausstattungsoptionen stehen zudem stationäre oder verfahrbare Abstützungen mit und ohne Höhenverstellung; Leitbleche, Abstreifer u.v.m. zur Auswahl.

Vorteile

• Verschiedene Transportbandausführungen erhältlich
• Baugröße und Transportart an betriebliche Gegebenheiten anpassbar
• Konfigurierbarer Antrieb
• Robuste Konstruktion

Funktionsweise

Produktkatalog

Beschreibung & Einsatzgebiete

Unsere Scharnierbandförderer stellen eine sinnvolle Ergänzung zu unseren bewährten Rutschförderern dar. Während letztere ausschließlich zur Förderung von Spänen, Schrott und Stückgutteilen geeignet sind, lassen sich mit den NSM-Scharnierbandförderern auch Aluminium und Buntmetalle transportieren. Sie kommen daher hauptsächlich an Pressen und Stanzen oder Werkzeugmaschinen zum Einsatz.

In dem robusten Fördererkorpus laufen Scharnierbandketten der Teilung 63‘‘ oder 100‘‘. Die Ketten sind in glatter oder strukturierter Oberfläche, in normaler oder verstärkter Ausführung, sowie mit dicht schließenden Seitenborden lieferbar. Bei Bedarf sind die Ketten mit verschleißarmen Mitnehmern ausgestattet.

Vorteile

• Robuste Konstruktion
• Geringe Bauhöhen, leichte Integration in Werkzeugmaschinen oder Pressen
• Wartungs- und verschleißarm
• Flexibel konfiguierbar

Funktionsweise

Beschreibung & Einsatzgebiete

Unsere permanentmagnetischen Rutschförderer sind besonders geeignet für den Transport kontinuierlich anfallender FE–Späne an Bearbeitungsmaschinen sowie den Transport von Press-, Stanz- und Fertigteilen an Umformpressen und Stanzen.

Die im flüssigkeitsdichten Korpus umlaufenden Magnetsysteme werden zwischen zwei parallel angeordneten Ketten unter einem Rutschblech (antimagnetisch) aufgehangen. Sie üben eine anziehende Kraft auf darüber liegende Teile aus. Werden die Magnetsysteme bewegt, so folgen die Teile dieser Bewegung bis zur definierten Abwurfstelle.

Über die Art und Anzahl der eingebauten Magnetsysteme lassen sich die Leistungsparameter der Förderer variieren. Ferner sind die Einheiten über diverse Zubehörkomponenten wie z.B. Trichteraufbauten; Flüssigkeitszwangsführungen, Kühlmittelbehälter; Filterwalzen, Entmagnetisierspulen u.v.m. erweiterbar.

Vorteile

• In 4 verschiedenen Baugrößen erhältlich
• Ausgereiftes und bewährtes System
• Robuste, langlebige Konstruktion
• Wartungs- und verschleißarm
• Transportgut und sämtliche Bewegungs- und Antriebselemente sind durch das Rutschblech klar getrennt
• Geschlossenes System mit innen umlaufenden Magnetsystemen

Funktionsweise

Beschreibung & Einsatzgebiete

Zum Transport von Press- und Stanzteilen innerhalb und außerhalb des Pressenraumes.

Funktionsweise

Beschreibung & Einsatzgebiete

Für den Transport von schweren oder warmen Werkstücken (z.B. massive Stahl-/Guss-/ Schmiedeteile) oder für Aufgabenstellungen, die besondere Anforderungen an den Fördergurt stellen, setzt NSM verschleißfeste Gliederketten ein.

Die Ketten sind in unterschiedlichen Nennbreiten und Ausführungen erhältlich (z.T. auch kurvengängig). In mehrsträngiger Ausführung lassen sich hiermit u.a. Puffertische und Vorbunkersysteme realisieren.

Vorteile

• Verschiedene Transportbandausführungen erhältlich
• Besonders robuste Konstruktion

Funktionsweise

Beschreibung & Einsatzgebiete

Der Transport von Blechen und Platinen aus Stahl oder Aluminium, Spanplatten oder Kunststoffformteilen sind nur einige Beispiele für die Einsatzmöglichkeiten unserer Zahnriemenförderer.

Als ein- oder auch mehrspuriges System, können die Förderer u.a. in Umformwerkzeuge eingebaut und somit im Pressenauslauf für den Transport der Fertigteile verwendet werden. In der Ausführung als permanentmagnetische Förderer lassen sich FE-Werkstücke auch hängend oder seitlich anhaftend fördern.

Funktionsweise
